螺旋閘門
產品詳細說明

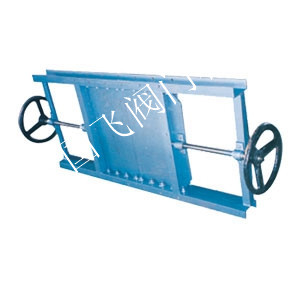

產品名稱：螺旋閘門
一，產品型號：lxzm
用途： 螺旋閘門是一種粉料、晶粒料、顆粒料及小塊物料的流量或輸送量的主要控制設備，廣泛使用在冶金、礦山、建材、糧食、 化工等行業控制流量變化或迅速切斷。
二，特點：
結構簡單、操縱靈活、重量輕、無卡阻、適用于各類固體物料和50mm左右塊狀、團狀物料的輸送及流量調節，安裝不受角度限
制，操作方便，能隨時調整尺度。
三，主要零件材料及連接尺寸：
類別 A×A B×B C×C H L n-d 重量
單向 200×200 256×256 296×296 820 100 8-Φ12 62
250×250 306×306 346×346 930 100 8-Φ14 70.5
300×300 356×356 396×396 1050 100 8-Φ14 81
400×400 456×456 496×496 1400 100 12-Φ14 114
450×450 510×510 556×556 1450 120 12-Φ18 130
500×500 560×560 606×606 1610 120 16-Φ18 147
雙向 600×600 660×660 706×706 1830 120 16-Φ18 169
700×700 770×770 820×820 2130 140 20-Φ18 236
800×800 870×870 920×920 2440 140 20-Φ18 303
900×900 974×974 1030×1030 2660 160 27-Φ23 424
1000×1000 10741074 1130×1130 2870 160 24-Φ23 636
四，說明 LMD-單向 I-手輪 距地面小于1.7米用手輪，大于1.7米用鏈輪鏈條節數M=0.105X-113（X是絲桿中心離地面度度）
LMS-雙向 Ⅱ-鏈輪
.五，注：1、本閥可按用戶設計制造； 2、有關標準請參閱
